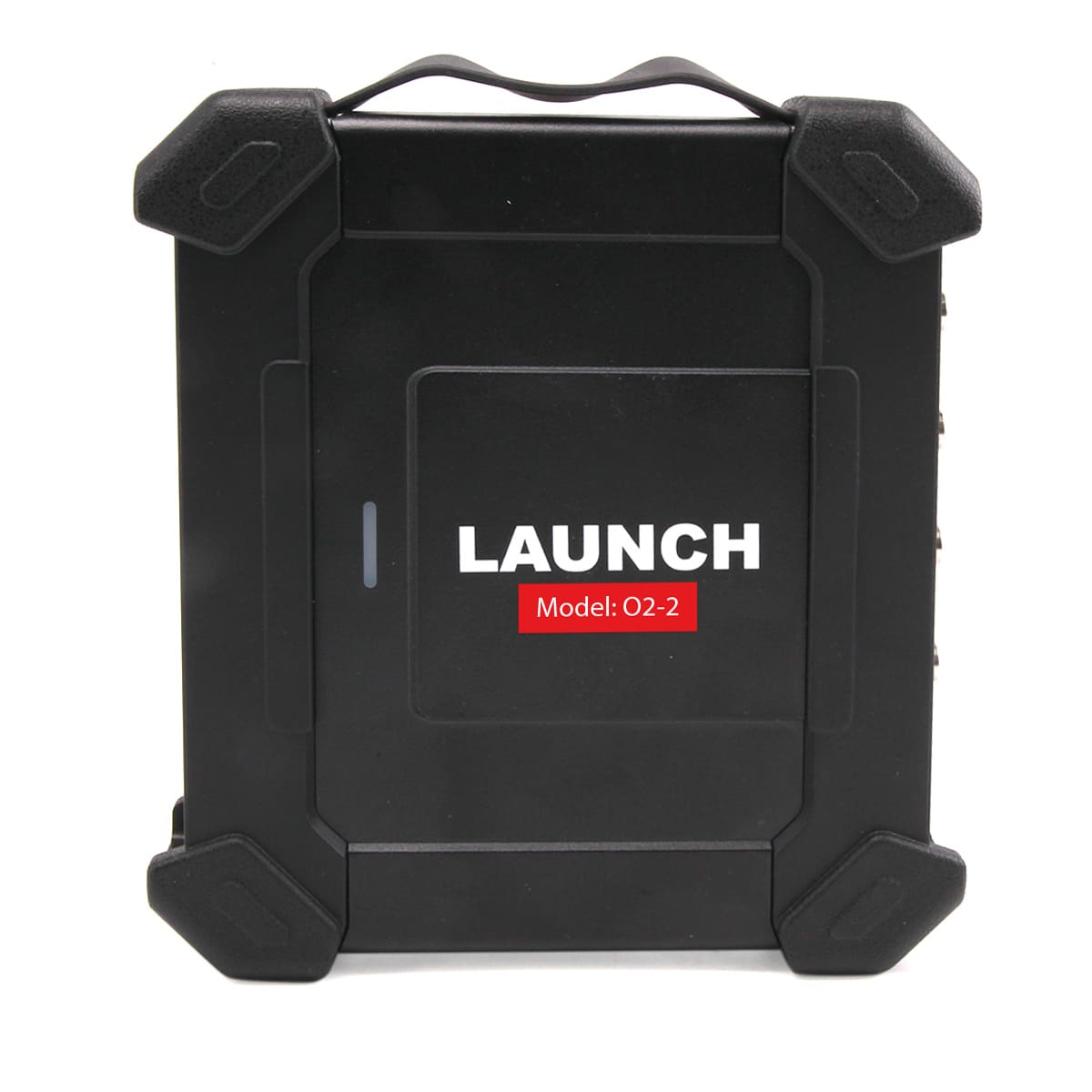

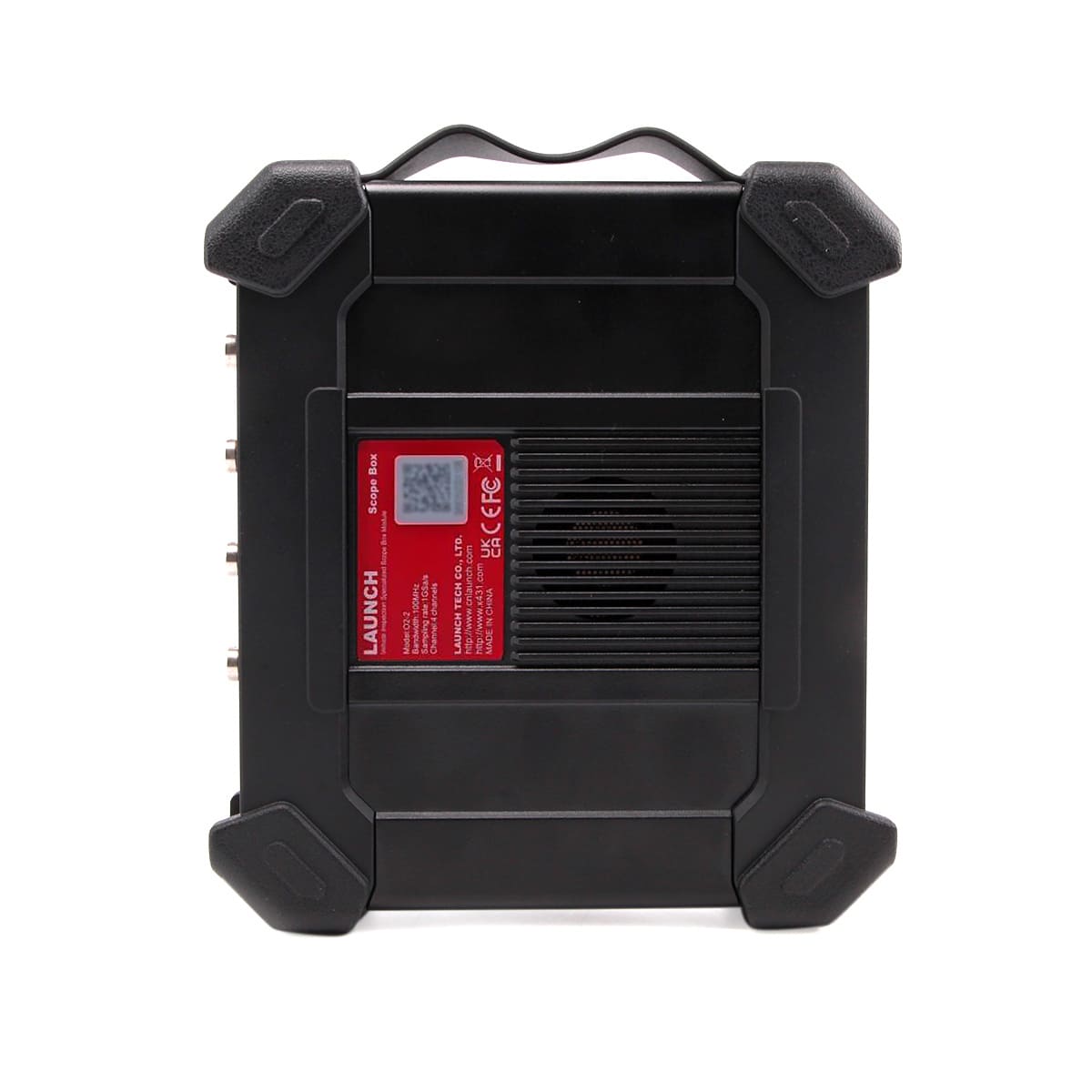

Осциллограф четырехканальный Launch Scope Box O2-2 для X-431 PRO, PAD VII/IX
Доставка за 1 день
Офлайн обучение
Доступно в кредит
Техническая консультация
Тест-драйв перед покупкой
Функциональные особенности:
- Осциллограф позволяет выполнять разнообразные тесты, которые включают в себя проверку цепей, датчиков, исполнительных механизмов, тесты зажигания, комбинированные тесты исполнительных механизмов и т.д.
- Дает возможность записи и воспроизводства графиков сигналов высокого разрешения для анализа
- Имеет функции настройки развертки, для просмотра точных деталей
- Имеет функции самокалибровки, оптимизирует путь прохождения сигнала осциллографа для достижения максимальной точности измерения
- Передача данных осуществляется через USB кабель на внешние устройства, такие как ноутбук, планшет и т.д.
Функции осциллографа:
- Содержит интегрированную библиотеку стандартных сигналов
- Автоматическая настройка формы волны на всех 4 каналах
- Каждый канал может работать автономно, обеспечивая чистый сигнал без помех
- Качественные BNC-разъемы
- Простой и понятный интерфейс на русском языке
- Возможность ввода имен и символов, непосредственно путем нажатия на виртуальную клавиатуру, эта операция упрощает процесс и способствует повышению эффективности до 90%
- Содержит набор стандартных адаптеров зажигания
- Включает предварительный выбор настроек зажигания
- Чрезвычайно быстрый захват «сбоев» с помощью расширенных триггеров
- Встроенный генератор прямоугольных сигналов гарантирует проверку точности и калибровки
- Все сохраненные формы сигналов могут быть записаны, сохранены и распечатаны
- Доступ к 23 вариантам автоматических измерений, которые отображаются на одном экране для удобного переключения
- Функция включения одной клавиши позволяет захватывать конкретную форму сигнала, что делает процесс на 70% более эффективным по сравнению с другими осциллографами
- Полоса пропускания 20 МГц
- Буферная память до 50 МБ
- Точность постоянного тока +/-1%.
Совместимость осциллографа Scope box O2-2 со сканерами Launch
Осциллограф Launch Scope box O2-2 работает со следующими сканерами Launch:
- Серия PRO: X431 PRO v4.0, X431 PRO v5.0, X431 IMMO PRO v5.0, X431 PRO 3 V4.0, X431 PRO 3 V5.0, X431 PRO 5 Smartlink (для подключения к этой серии сканеров, кроме X431 V5.0, вам понадобится переходник USB типа А/micro USB или Type C в зависимости от конфигурации сканера, в комплект переходник не входит)
- Серия PAD: X431 PADV, X431 IMMO PADV, X431 PADVII
Совместимость осциллографа Scope box O2-2 с планшетами на os Android
Осциллограф Launch Scope box O2-2 стабильно работает с планшетами:
- На базе ОС Android 7 версии и выше
- Разрешение экрана планшета должно быть не ниже 1280*800
Для подключения осциллографа к планшетам вам понадобятся переходники с USB типа А на micro USB или Type C.
Технические характеристики:
|
Наименование |
Значение |
|
Каналы |
4 |
|
Типы сигналов |
DC, AC |
|
Диапазон частот |
100 МГц |
|
Время нарастания фронта |
≤ 3.5 нс (стандартно) |
|
Максимальная частота дискретизации |
1 ГГц (4 канала) |
|
Входное сопротивление |
1 МОм ± 1.5% |
|
Глубина памяти |
50 млн. выборок (4 канала) |
|
Вертикальное разрешение |
8 бит |
|
Точность усиления DC |
± 3% |
|
Горизонтальная шкала |
5 мВ ~ 10 В |
|
Горизонтальное смещение |
± 2.5 В (делитель щупа X1, < 500 мВ/дел) |
|
Режим инвертирования |
Поддерживается |
|
Временная развертка |
50 нс ~ 1кс (1 канал), 100 нс ~ 1кс (2 канала), 200 нс ~ 1кс (4 канала) |
|
Точность развертки |
20 ppm |
|
Детектирование сигналов шины |
CAN, LIN |
|
Тип синхронизации |
Фронт, ширина импульса |
|
Режим синхронизации |
Стандартный, автоматический, одиночный |
|
Привязка синхронизации |
DC, шумоподавление |
|
Диапазон уровня срабатывания |
± 10 дел |
|
Формат отображения |
YT, масштабирование, прокрутка |
|
Режим прокрутки |
200 ~ 1000 с/дел |
|
Функции преобразования (MATH) |
сложение, вычитание, умножение деление, БПФ |
|
Автоматическая настройка |
Поддерживается |
|
Кол-во автоматически измеряемых сигналов |
23 |
|
Курсор |
Горизонтальный / вертикальный |
|
Интерфейс питания |
USB-разъем, разъем питания DC IN |
|
Интерфейс данных |
USB |
|
Совместимая ОС |
Android |
|
Тестируемые автомобильные компоненты |
Цепи, датчики, исполнительные механизмы, система зажигания |
|
Рабочая температура |
0 ~ 50 ℃ |
|
Температура хранения |
−20 ~ 60 ℃ |
Преимущества покупки у нас
Сервис и поддержка
Решаете любые вопросы, связанные с обслуживанием вашего оборудования напрямую со специалистами в вашем регионе.
Обучение
Оборудование комплектуется учебным курсом о системах, которое оно обслуживает
Гарантия
Гарантия на оборудование, постгарантийное обслуживание в сертифицированных сервисных центрах
Подпишитесь на нашу рассылку
Первыми узнавайте про новости и новинки

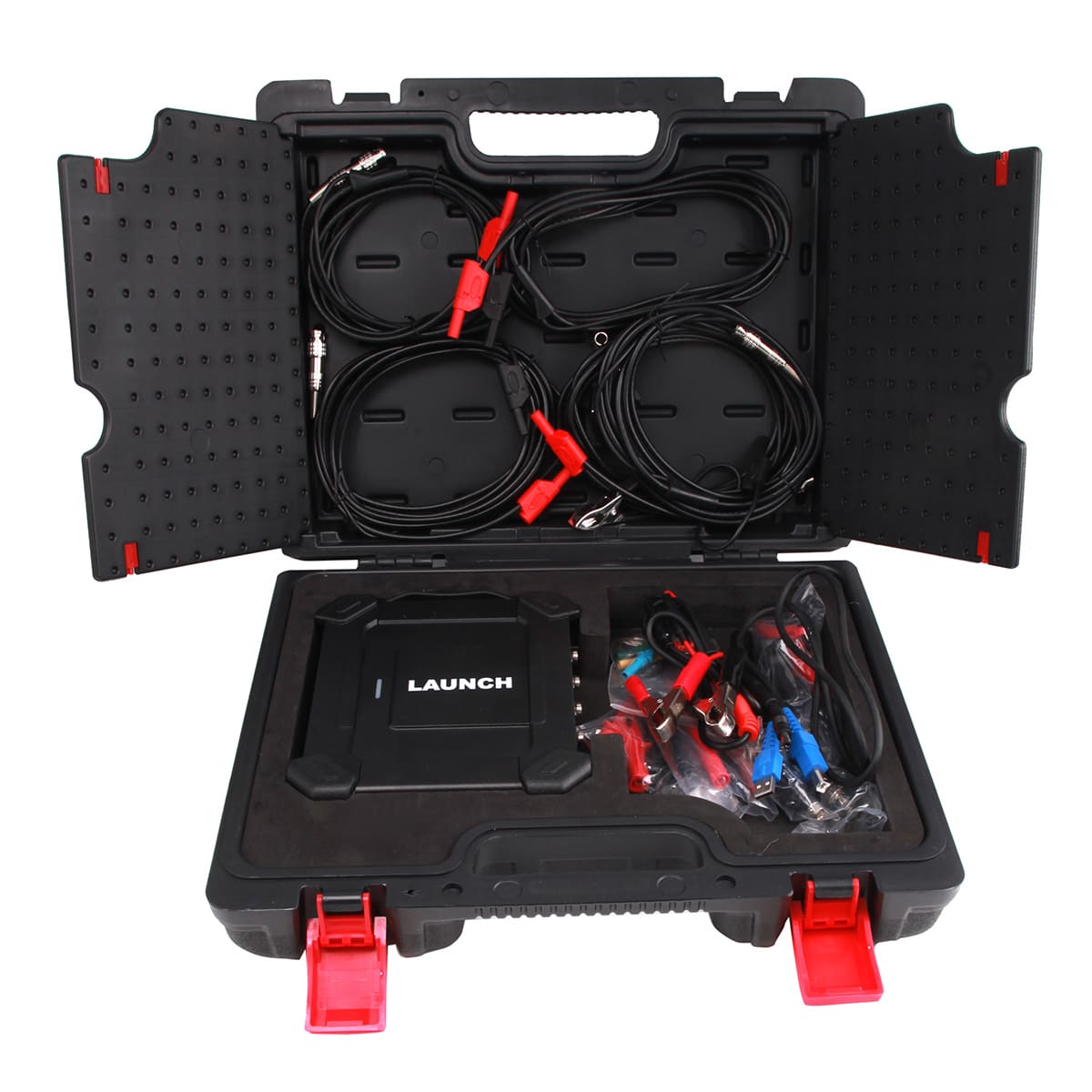

- Основной блок 4-х канального осциллографа
- Тестовый кабель HT30 — 4 шт.
- Пробник зажигания
- Делитель 20:1 — 2 шт.
- Игольчатые щупы
- Кабель питания от АКБ
- Зажимы «крокодил» — 4 шт.
- Щупы мультиметра — 4 шт.
- USB-кабель
- Инструкция пользователя и упаковочный лист
- Пластиковый кейс
